Paneles de Cubierta
Disponemos de paneles con 3, 4 ó 5 grecas que mejoran la resistencia mecánica, paneles de tornillería oculta (con tapa juntas incluído) y cubiertas con lana de roca de contención de incendios o con tela asfáltica.

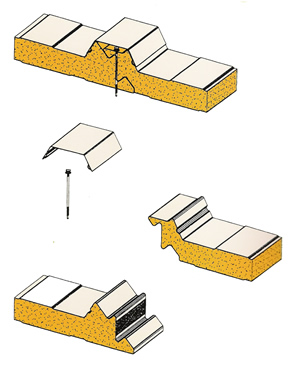

PERFIL NERVADO
El sistema de unión garantiza una perfecta estanqueidad, incluso la condensación que siempre produce en el tapajuntas, mediante su canaleta de evacuación.
Para que este sistema sea eficaz la fijación del panel se fijará según se indica.
Geometría del perfil nervado
Tablas de utilización
Todos los valores que se dan en las tablas se refieren a una sección de perfil de 1 m2
| Espesor (mm) | Transmisión térmica K = Kcal/m2 hºC | Transmisión térmica K = W/m2 ºK | Peso Kg/m2 |
|---|---|---|---|
| 30 35 40 50 60 | 0,58 0,51 0,45 0,35 0,26 | 0,65 0,59 0,54 0,44 0,33 | 10,96 11,20 11,45 11,91 12,37 |

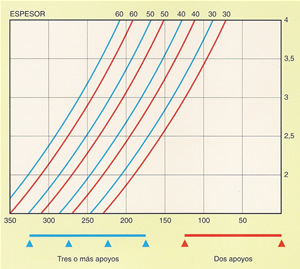

Tablas de sobrecarga admisible
Sobrecarga admisible (kp/m2)
Sa=1400 kp/cm2; f<=L/200
Acabados
Acero galvanizado
Acero galvanizado por ambas caras mediante proceso SENDZIMIR y aplanado bajo tensión.
Recubrimiento ambas caras: 275 gr/m2
Prelacados
Acero galvanizado y prelacado en continuo.
Tipo galvanizado: Z-275
Tipo prelacado:
• Cara interior: imprimación. Espesor 10 micras.
• Cara exterior: imprimación 5 micras, más pintura de acabado tipo poliéster. Espesor total 25 micras.
• Prelacados en color RAL
• Terminaciones en PVDF y PLASTICOL.
LUCERNARIO DE POLICARBONATO
Lucernario de Policarbonato que facilita la transmisión de la luz de alta duración y resistencia.

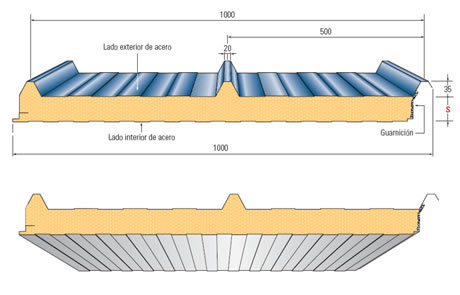

PANEL METÁLICO 3 GRECAS

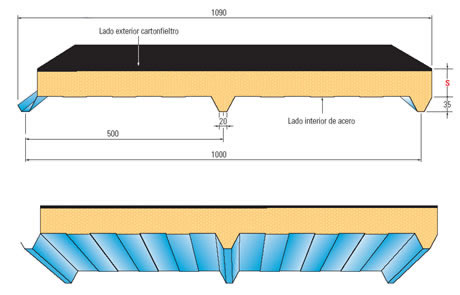

PANEL 3 GRECAS, EXTERIOR CARTONFIELTRO, INTERIOR ACERO

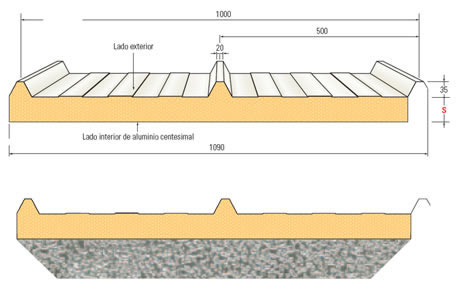

PANEL 3 GRECAS, EXTERIOR ACERO, INTERIOR ALUMINIO

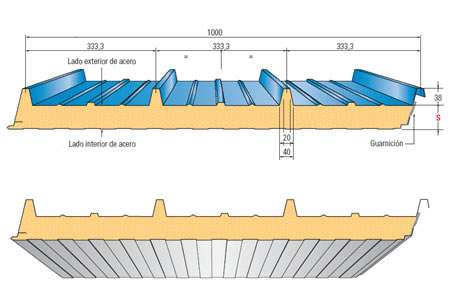

PANEL METÁLICO 4 GRECAS

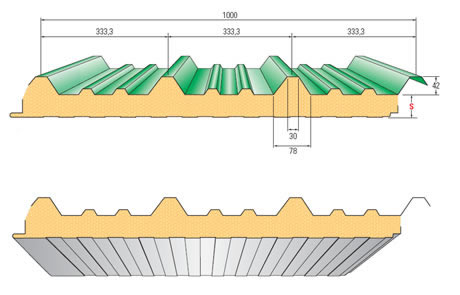

PANEL 4 GRECAS EN ACERO O ALUMINIO

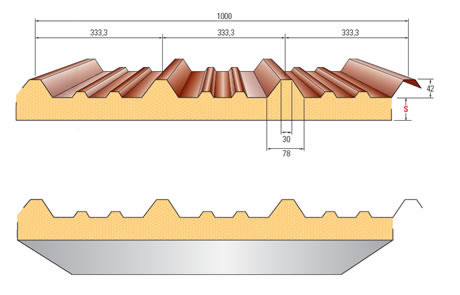

PANEL DE 4 GRECAS, EXTERIOR ACERO, INTERIOR VINILO

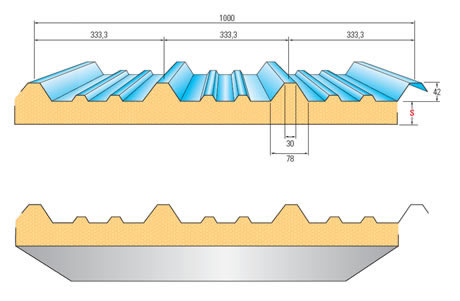

PANEL DE 4 GRECAS, EXTERIOR ACERO, INTERIOR VINILO

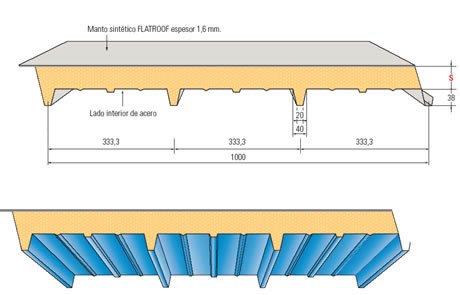

PANEL DE 4 GRECAS, EXTERIOR MANTO SINTÉTICO, INTERIOR ACERO

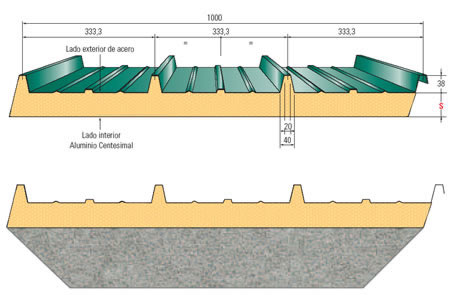

PANEL DE 4 GRECAS, EXTERIOR ACERO, INTERIOR ALUMINIO

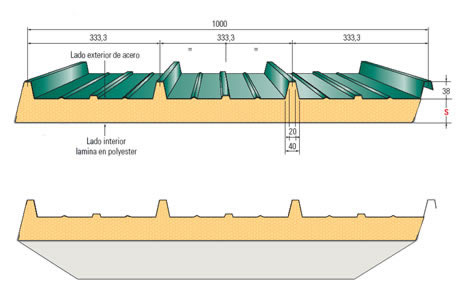

AGROPANEL DE 4 GRECAS

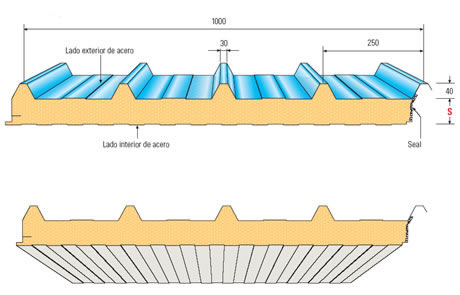

PANEL METÁLICO 5 GRECAS

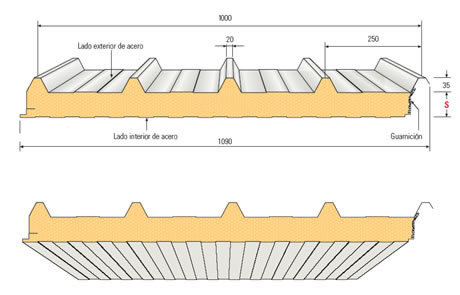

PANEL METÁLICO 5 GRECAS

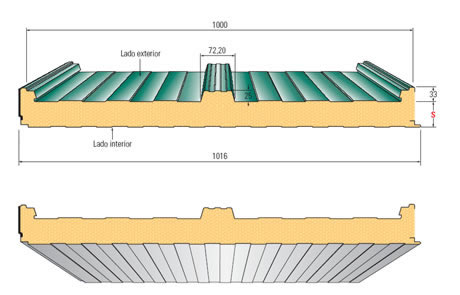

PANEL 3 GRECAS TORNILLERÍA OCULTA
